浅谈桥梁雨水管安装施工车——单边桥梁检测车一代

自从2020年后，桥梁安装排水管已经成为硬性规定，也就在这年，正景机械适时推出了桥梁排水管安装施工车——单边桥梁检测车一代。

正景机械研制的单边桥梁检测车一代可以说是具有开创性的，因为在此之前，桥梁排水管安装是缺乏专业的施工设备，说出来大家可能难以置信，但这确实是事实。我们国家的建桥机械可以说是举世闻名的，但是用于桥梁施工的机械发展却相对滞后。目前常见的工地上安装桥梁排水管的设备就是简易的桥梁挂篮、爬梯、登高车、桥检车等，显然，这些都不是专业的安装桥梁排水管的施工设备，桥梁挂篮、爬梯等这些设备非常简陋，自然没有没有什么施工效率可言，而且安全隐患也很大。登高车施工易受桥底地形因素、交通状况等影响，施工效率受限。桥检车对于桥梁墩柱等施工比较困难。并且这两种设备的租赁费用都比较高，如果工期比较长，用这两种设备来安装桥梁排水管，无异于高射炮打蚊子。

但好在，单边桥梁检测车一代让桥梁排水管安装有了一款专业的施工设备可供选择，它能大大提高桥梁排水管的施工效率，扩大了桥梁排水管安装的施工范围，能够实现桥梁横向排水管与竖向排水管一起安装。

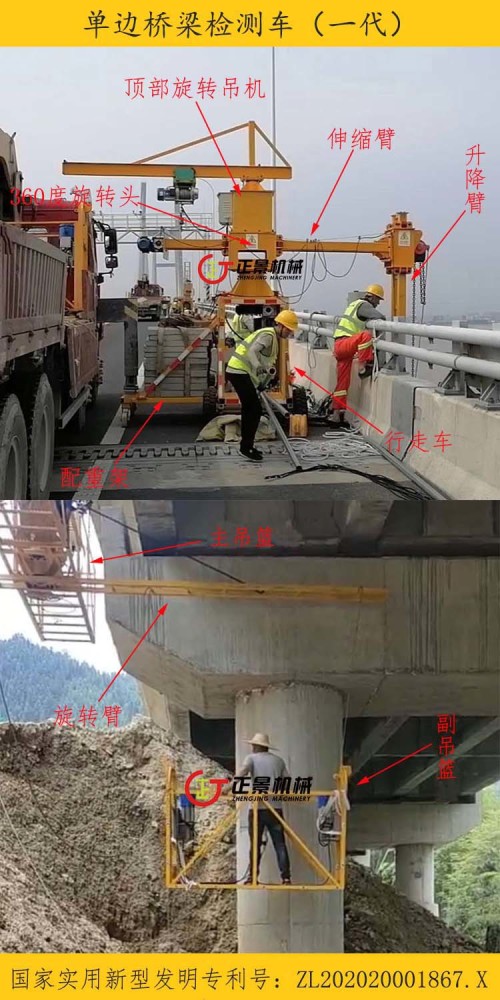

以上就是单边桥梁检测车一代的示意图，它采用模块化设计，根据需要选装相应的功能模块，有顶部的吊机模块和底部的副吊篮模块可供选择。单边桥梁检测车一代在设计上主要有两大创新点。

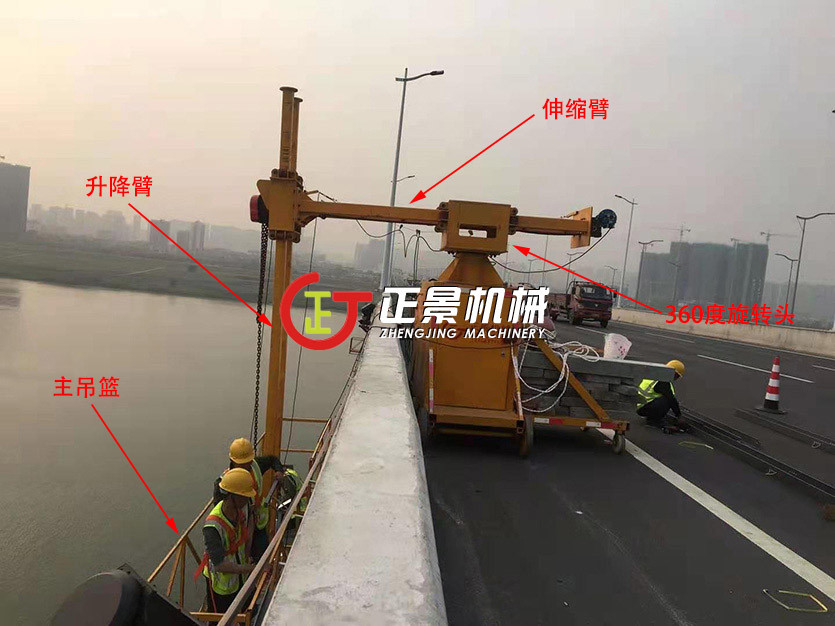

一是它采用升降臂、伸缩臂、旋转头来共同作用来带动主吊篮，主吊篮可以实现前后水平运动、上下垂直运动以及围绕车体作360度旋转（或者360度自转），如此，施工人员上下桥、主吊篮过障碍物如广告牌、灯杆等就变得非常的便捷。这其中，升降臂和伸缩臂带引入可以说是非常巧妙的，它通过整合现有的成熟的技术，轻易的实现了主吊篮的线性运动，这使得设备的操作逻辑变得非常的简单明了，设备的体积也得到了很好的控制，小巧而灵活。在单边桥梁检测车一代研制出来之前，纵观市场上的桥侧施工设备，都没有出现类似的设计，而采用其它的方案来实现施工平台的线性运动，使得设备的施工平台的运动缺乏灵活性，设备的体积也比较庞大。

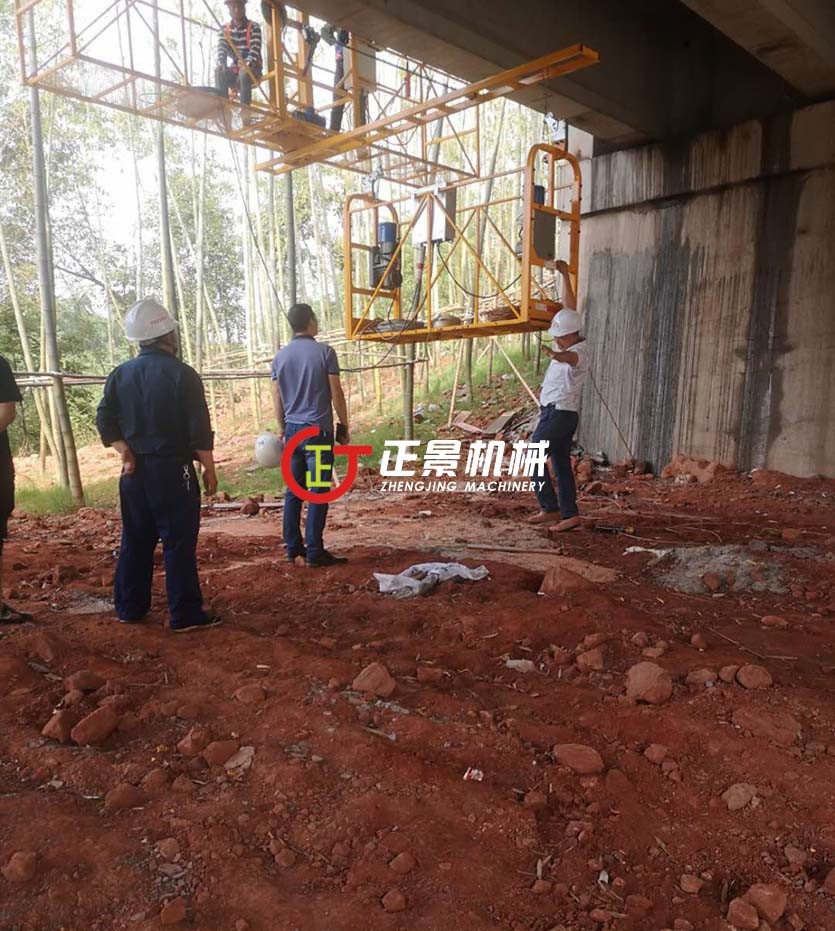

二是单边桥梁检测车一代采用了主吊篮+副吊篮相结合的形式，主吊篮用于安装桥梁侧翼的横向排水管，如果需要安装桥梁墩柱的竖向排水管，则可在主吊篮底部加装副吊篮模块，这样，桥梁侧翼和墩柱的排水管安装一部设备就解决了。

这些优秀的设计，使得单边桥梁检测车一代成为了安装桥梁雨水管的利器，在实际桥梁排水管安装施工作业中，单台设备一天的作业量能够轻易达到150～200米，在提高桥梁排水管安装施工效率低同时，也降低了桥梁排水管安装的施工成本，施工单位在使用之后都对设备的性能表示很满意。

当然，我们也听到另外的声音，有些同行朋友就说，你们的设备其实也挺简单，并不存在多高的技术含量，没错，我们的设备并没有使用什么高科技，而是充分的整合了现有的成熟技术，尤其是机械行业的朋友，最多看下设备的施工视频，即使一些技术细节有疑惑，但是设备的技术路线也能大概看明白了。技术并不难，重要的是思路，要不然为什么在单边桥梁检测车一代研制出来之前，没有人可以想到这种技术方案呢？至少市场上不存在类似的设备。从0到1是最难的，在此之前我们也做采取过许多其它的方案，但是都不是很理想，直到单边桥梁检测车一代研制取得成功，我们才最终探索出了一条行之有效的技术路线。

目前，我们的桥梁排水管安装施工设备已经实现升级换代了，但是在新型号上，上述的这些优秀的设计仍然得到了很好的保留。
